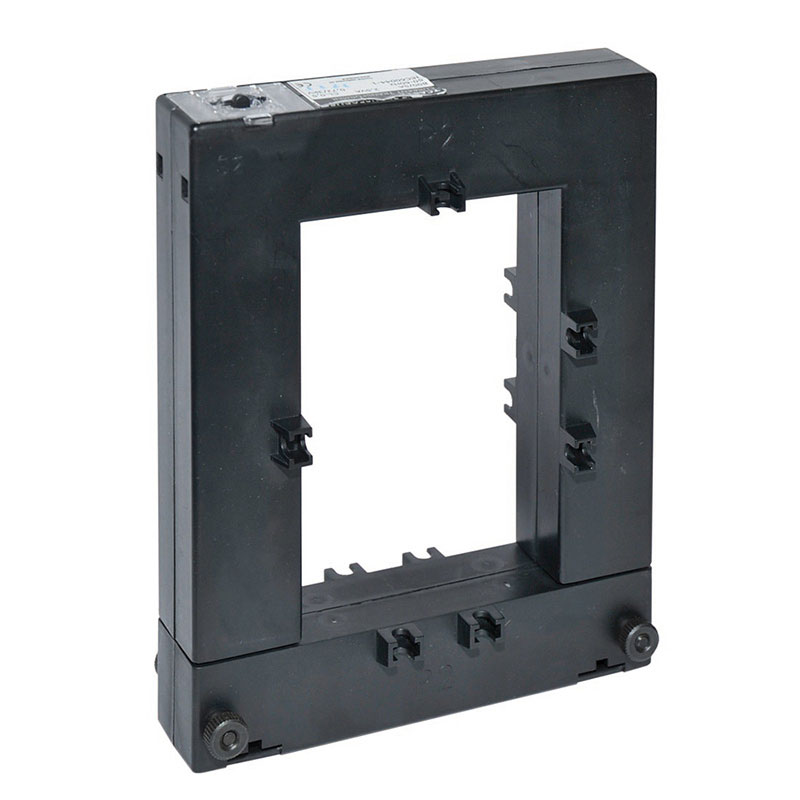

SERIE TI Transformador de intensidad

TIN

Transformador de medida.

El cortocircuito en terminales o la conexión a tierra se puede efectuar utilizando el fast-on, o conectando dos cables en el mismo terminal.

Transformador de protección.

Cuando el T.I. se utiliza como generador de corriente para los relés de protección, tiene características diferentes a los transformadores de medida.

De hecho, el circuito magnético de los transformadores de medida va a saturarse con clase 5P en las corrientes primarias, cuando en los transformadores de protección el valor de las corrientes secundarias deben seguir el incremento en las corrientes primarias, que llegan a ser del orden de 10-15-20In, para poder garantizar la actuación del relé en caso de una corriente de interrupción imprevista.

Es importante no poner en carga con una potencia (P) mayor que la indicada para no modificar el valor de saturación del T.I.

P = R * I2

P= Carga conectada al T.I.

R= Resistencia del relé + resistencia de los cables

I = Corriente nominal secundaria del T.I.

Mostrando la página de


TIN400A

TIN500A

TIN600A

TIN800A

TIN1000A

TIN1200A

TIN1500A

Intensidad de entrada 400 A500 A600 A800 A1000 A1200 A1500 A
Intensidad de salida5 A5 A5 A5 A5 A5 A5 A
Clase0,5 / 1 / 30,5 / 1 / 30,5 / 1 / 30,5 / 1 / 30,5 / 1 / 30,5 / 1 / 30,5 / 1 / 3
Potencia1,5 VA / 3 VA / 10 VA2,5 VA / 5 VA / 15 VA2,5 VA / 5 VA / 17,5 VA3 VA / 7 VA / 18 VA5 VA / 9 VA / 20 VA6 VA / 11 VA / 24 VA8 VA / 17 VA / 30 VA
Frecuencia 50 - 60 Hz50 - 60 Hz50 - 60 Hz50 - 60 Hz50 - 60 Hz50 - 60 Hz50 - 60 Hz
Int. térmica cortocircuito40 IpN 1 seg.40 IpN 1 seg.20 In20 In20 In20 In20 In
Int. dinámica cortocircuito2,5 I th 1 seg.2,5 I th 1 seg.2,5 I th 1 seg.2,5 I th 1 seg.2,5 I th 1 seg.2,5 I th 1 seg.2,5 I th 1 seg.
Int. nominal térmica permanente120% Icth120% Icth120% Icth120% Icth120% Icth120% Icth120% Icth
Aislantes En aire, Clase EEn aire, Clase EEn aire, Clase EEn aire, Clase EEn aire, Clase EEn aire, Clase EEn aire, Clase E
Tensión de prueba 3 kV (1 min, 50 Hz)3 kV (1 min, 50 Hz)3 kV (1 min, 50 Hz)3 kV (1 min, 50 Hz)3 kV (1 min, 50 Hz)3 kV (1 min, 50 Hz)3 kV (1 min, 50 Hz)
Grado de protección IP30IP30IP30IP30IP30IP30IP30
Temperatura ambiente -20ºC a 40ºC-20ºC a 40ºC-20ºC a 40ºC-20ºC a 40ºC-20ºC a 40ºC-20ºC a 40ºC-20ºC a 40ºC
Normas EN 60044-1EN 60044-1EN 60044-1EN 60044-1EN 60044-1EN 60044-1EN 60044-1
FijaciónTornilleríaTornilleríaTornilleríaTornilleríaTornilleríaTornilleríaTornillería
Peso1,3 kg1,3 kg1,3 kg1,3 kg1,8 kg1,8 kg1,8 kg
Dimensiones 114x50x145 mm114x50x145 mm114x50x145 mm144x50x185 mm144x50x185 mm144x50x185 mm144x50x185 mm
