TTE80

Technical characteristics


Puissance
80 kVA
Entrée
400 V
Sortie
400 V
Fréquence
50/60 Hz
Groupe de connexion
Yyn0
Degré de protection
IP-00
Réfrigération
AN
Température ambiante
30 ºC
Augmentation de la température
Classe H
Isolation
Classe H - 180 ºC
Bobinage
Classe HC - 200 ºC
Tension d'essai
3 kV (1 min, 50 Hz)
Normes
IEC/EN/UNE-EN 60076, CE
Poids
478 kg
DImensions
725x550x850x460x472 mm 17

Applications


Transformador tipo seco.

Encapsulados en resina ofreciendo una mayor compactación y protección para una vida útil más larga.

Pernos de elevación a partir de 2kVA.

Posibilidad de fabricación a medida si las especificaciones estándar no son las requeridas.

  • Los transformadores TT son utilizados para el aislamiento galvánico de instalaciones trifásicas por motivos de seguridad.

  • También son utilizados en la generación de neutros referenciados a tierra en instalaciones monofásicas de elevada potencia.

  • En instalaciones donde pueda haber pequeños picos de tensión o ruido eléctrico, los transoformadores TT ayudan a mejorar la calidad de la señal que alimenta a las cargas.

  • Por otro lado en instalaciones donde pueda haber varias fugas a tierra, los transformadores TT aseguran el suministro evitando el disparo del interruptor diferencial general.

  • Además el encapsulado en resina hace que los transformadores TTE sean una solución óptima allí donde se necesite una alta resistencia a las vibraciones, la humedad o la corrosión de los bobinados.

Accesorios disponibles:

  • Protecciones tanto en primario como secundario.
  • Una, dos y hasta 3 pantallas electroesáticas.
  • Clase II.
  • Ruedas.
  • Sondas PT100, PTC or Bimetálicas.
  • Pintura C5.
  • Diferentes RAL.
  • Centralita de temperatura.
  • Sistema anti condensación.
  • Diferentes IP hasta IP-65.

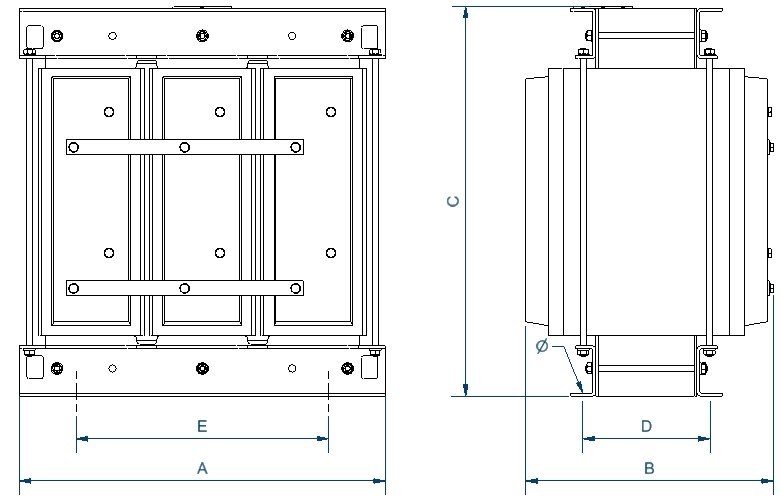

Plans
